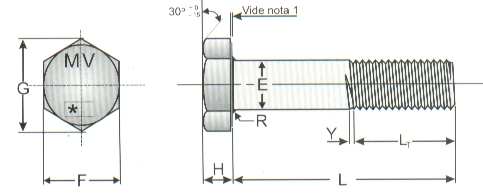

REFERÊNCIA
ASME B18.2.6 - 2010
|
Diâmetro
|
E
|
F
|
G
|
H
|
R
|
LT
|
Y
|
|||||
|
Nominal
|
máx.
|
min.
|
máx.
|
min.
|
máx.
|
min.
|
máx.
|
min.
|
máx.
|
min.
|
básico
|
máx.
|
|
1/2"
|
13,081
|
12,242
|
22,225
|
21,590
|
25,654
|
24,612
|
8,204
|
7,670
|
0,787
|
0,228
|
25,400
|
4,826
|
|
5/8"
|
16,306
|
15,367
|
26,974
|
26,187
|
31,165
|
29,845
|
10,236
|
9,601
|
1,574
|
0,533
|
31,750
|
5,588
|
|
3/4"
|
19,507
|
18,516
|
31,750
|
30,784
|
36,652
|
35,128
|
12,268
|
11,557
|
1,574
|
0,533
|
35,052
|
6,350
|
|
7/8"
|
22,733
|
21,640
|
36,525
|
35,407
|
42,164
|
40,360
|
14,300
|
13,487
|
1,574
|
0,787
|
38,100
|
7,112
|
|
1"
|
25,958
|
24,790
|
41,275
|
40,005
|
47,650
|
45,618
|
15,925
|
15,011
|
2,362
|
1,574
|
44,450
|
7,874
|
|
1.1/8"
|
29,184
|
27,889
|
46,024
|
44,602
|
53,162
|
50,850
|
18,237
|
16,713
|
2,362
|
1,574
|
50,800
|
8,636
|
|
1.1/4"
|
32,435
|
31,064
|
50,800
|
49,225
|
58,648
|
56,108
|
20,650
|
19,024
|
2,362
|
1,574
|
50,800
|
9,652
|
|
1.3/8"
|
35,661
|
34,163
|
55,575
|
53,822
|
64,160
|
61,366
|
22,301
|
20,574
|
2,362
|
1,574
|
57,150
|
11,176
|
|
1.1/2"
|
38,887
|
37,338
|
60,325
|
58,420
|
69,646
|
66,598
|
24,739
|
22,910
|
2,362
|
1,574
|
57,150
|
11,176
|
TOLERÂNCIA PARA COMPRIMENTOS "L"
|
Comprimento
|
Diâmetro
Nominal
|
|||
|
Nominal "L"
|
1/2"
|
5/8"
|
3/4"
a 1"
|
1.1/8"
a 1.1/2"
|
|
Até
6"
|
-3,048
|
-3,048
|
-4,826
|
-6,350
|
|
Acima
de 6"
|
-4,826
|
-6,350
|
-6,350
|
-6,350
|
NOTAS: 1-) Espessura da Arruela sob a cabeça: para DN 3/4" e menores = 0,381 a 0,635mm e para DN maiores que 3/4"=0,381 a 0,889mm.
2-) Roscas: quando não especificado, usar: - UNC - 2A, para todos os diâmetros
