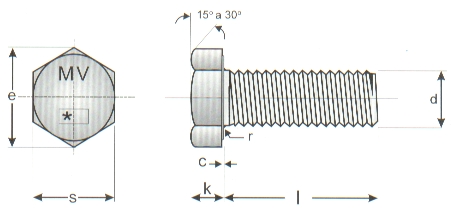

REFERÊNCIA
DIN 933 - 09.87
|
Diâmetro
Nominal "d" |
s
|
e
|
k
|
c
|
r
|
|||
|
máx.
|
min.
|
min.
|
máx.
|
min.
|
máx.
|
min.
|
min.
|
|
|
M3
|
5,50
|
5,32
|
6,01
|
2,12
|
1,88
|
0,40
|
0,15
|
0,1
|
|
M4
|
7,00
|
6,78
|
7,66
|
2,92
|
2,68
|
0,40
|
0,15
|
0,2
|
|
M5
|
8,00
|
7,78
|
8,79
|
3,65
|
3,35
|
0,50
|
0,15
|
0,2
|
|
M6
|
10,00
|
9,78
|
11,05
|
4,15
|
3,85
|
0,50
|
0,15
|
0,25
|
|
M8
|
13,00
|
12,73
|
14,38
|
5,45
|
5,15
|
0,60
|
0,15
|
0,4
|
|
M10
|
17,00
|
16,73
|
18,90
|
6,56
|
6,22
|
0,60
|
0,15
|
0,4
|
|
M12
|
19,00
|
18,67
|
21,10
|
7,68
|
7,32
|
0,60
|
0,15
|
0,6
|
|
M14
|
22,00
|
21,67
|
24,49
|
8,98
|
8,62
|
0,60
|
0,15
|
0,6
|
|
M16
|
24,00
|
23,67
|
26,75
|
10,18
|
9,82
|
0,80
|
0,20
|
0,6
|
|
M18
|
27,00
|
26,67
|
30,14
|
11,72
|
11,28
|
0,80
|
0,20
|
0,6
|
|
M20
|
30,00
|
29,67
|
33,53
|
12,72
|
12,28
|
0,80
|
0,20
|
0,8
|
|
M22
|
32,00
|
31,61
|
35,72
|
14,22
|
13,78
|
0,80
|
0,20
|
0,8
|
|
M24
|
36,00
|
35,38
|
39,98
|
15,22
|
14,78
|
0,80
|
0,20
|
0,8
|
|
M27
|
41,00
|
40,00
|
45,20
|
17,35
|
16,65
|
0,80
|
0,20
|
1,0
|
|
M30
|
46,00
|
45,00
|
50,85
|
19,12
|
18,28
|
0,80
|
0,20
|
1,0
|
|
M33
|
50,00
|
49,00
|
55,37
|
21,42
|
20,58
|
0,80
|
0,20
|
1,0
|
|
M36
|
55,00
|
53,80
|
60,79
|
22,92
|
22,08
|
0,80
|
0,20
|
1,0
|
|
M39
|
60,00
|
58,80
|
66,44
|
25,42
|
24,58
|
1,00
|
0,30
|
1,0
|
|
M42
|
65,00
|
63,10
|
71,30
|
26,42
|
25,58
|
1,00
|
0,30
|
1,2
|
|
M45
|
70,00
|
68,10
|
76,95
|
28,42
|
27,58
|
1,00
|
0,30
|
1,2
|
|
M48
|
75,00
|
73,10
|
82,60
|
30,42
|
29,58
|
1,00
|
0,30
|
1,6
|
|
M52
|
80,00
|
78,10
|
88,25
|
33,50
|
32,50
|
1,00
|
0,30
|
1,6
|
OBS: Tolerância para comprimento "l". js 15, vide tabela de ajustes - ISO
