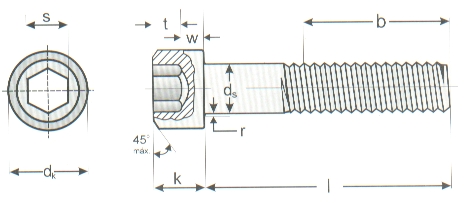

REFERÊNCIA:
DIN 912 - 12.83
|
Diâmetro
|
ds
|
d
|
k
|
r
|
s
|
t
|
w
|
b
|
||||
|
Nominal
|
máx.
|
min.
|
máx.
|
min.
|
máx.
|
min.
|
min.
|
máx.
|
min.
|
min.
|
min.
|
ref.
|
|
M3
|
3,00
|
2,86
|
5,50
|
5,32
|
3,00
|
2,86
|
0,1
|
2,58
|
2,52
|
1,3
|
1,15
|
18
|
|
M4
|
4,00
|
3,82
|
7,00
|
6,78
|
4,00
|
3,82
|
0,2
|
3,08
|
3,02
|
2
|
1,4
|
20
|
|
M5
|
5,00
|
4,82
|
8,50
|
8,28
|
5,00
|
4,82
|
0,2
|
4,095
|
4,02
|
2,5
|
1,9
|
22
|
|
M6
|
6,00
|
5,82
|
10,00
|
9,78
|
6,00
|
5,70
|
0,25
|
5,14
|
5,02
|
3
|
2,3
|
24
|
|
M8
|
8,00
|
7,78
|
13,00
|
12,73
|
8,00
|
7,64
|
0,4
|
6,14
|
6,02
|
4
|
3
|
28
|
|
M10
|
10,00
|
9,78
|
16,00
|
15,73
|
10,00
|
9,64
|
0,4
|
8,175
|
8,025
|
5
|
4
|
32
|
|
M12
|
12,00
|
11,73
|
18,00
|
17,73
|
12,00
|
11,57
|
0,6
|
10,175
|
10,025
|
6
|
4,8
|
36
|
|
M14
|
14,00
|
13,73
|
21,00
|
20,67
|
14,00
|
13,57
|
0,6
|
12,212
|
12,032
|
7
|
5,8
|
40
|
|
M16
|
16,00
|
15,73
|
24,00
|
23,67
|
16,00
|
15,57
|
0,6
|
14,212
|
14,032
|
8
|
6,8
|
44
|
|
M18
|
18,00
|
17,73
|
27,00
|
26,67
|
18,00
|
17,57
|
0,6
|
14,212
|
14,032
|
9
|
7,8
|
48
|
|
M20
|
20,00
|
19,67
|
30,00
|
29,67
|
20,00
|
19,48
|
0,8
|
17,23
|
17,05
|
10
|
8,6
|
52
|
|
M22
|
22,00
|
21,67
|
33,00
|
32,61
|
22,00
|
21,48
|
0,8
|
17,23
|
17,05
|
11
|
9,4
|
56
|
|
M24
|
24,00
|
23,67
|
36,00
|
35,61
|
24,00
|
23,48
|
0,8
|
19,275
|
19,065
|
12
|
10,4
|
60
|
|
M27
|
27,00
|
26,67
|
40,00
|
39,61
|
27,00
|
26,48
|
1
|
19,275
|
19,065
|
13,5
|
11,9
|
66
|
|
M30
|
30,00
|
29,67
|
45,00
|
44,61
|
30,00
|
29,48
|
1
|
22,275
|
22,065
|
15,5
|
13,1
|
72
|
|
M33
|
33,00
|
32,61
|
50,00
|
49,61
|
33,00
|
32,38
|
1
|
24,275
|
24,065
|
18
|
13,5
|
78
|
|
M36
|
36,00
|
35,61
|
54,00
|
53,54
|
36,00
|
35,38
|
1
|
27,275
|
27,065
|
19
|
15,3
|
84
|
|
M42
|
42,00
|
41,61
|
63,00
|
62,54
|
42,00
|
41,38
|
1,2
|
32,33
|
32,08
|
24
|
16,3
|
96
|
|
M48
|
48,00
|
47,61
|
72,00
|
71,54
|
48,00
|
47,38
|
1,6
|
36,33
|
36,08
|
28
|
17,5
|
108
|
|
M56
|
56,00
|
55,54
|
84,00
|
83,46
|
56,00
|
55,6
|
2
|
41,33
|
41,08
|
34
|
19
|
124
|
Tolerância para comprimento "l". js 15, vide tabela de ajustes - ISO.
