REFERÊNCIA
DIN 125 - 03.90
|

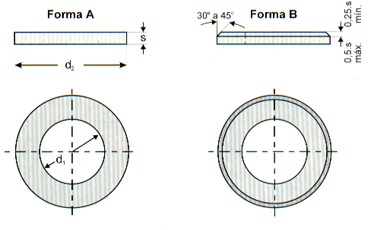

Diâmetro
Interno
|
Diâmetro
Externo
|
Espessura
|
Para
uso em
Parafusos |
|||
|
d1
|
toler.
|
d2
|
toler.
|
s
|
toler.
|
|
|
3,2
|
+0,18
0 |
7
|
0
-0,36 |
0,5
|
+-0,05
|
M-3
|
|
4,3
|
9
|
0,8
|
+-0,10
|
M-4
|
||
|
5,3
|
10
|
1
|
M-5
|
|||
|
6,4
|
+0,22
0 |
12,5
|
0
-0,43 |
1,6
|
+-0,20
|
M-6
|
|
7,4
|
14
|
1,6
|
M-7
|
|||
|
8,4
|
17
|
1,6
|
M-8
|
|||
|
10,5
|
+0,27 |
21
|
0
-0,52 |
2
|
M-10
|
|
|
13
|
24
|
2,5
|
M-12
|
|||
|
15
|
28
|
2,5
|
M-14
|
|||
|
17
|
30
|
3
|
+-0,30
|
M-16
|
||
|
19
|
+0,30
0 |
34
|
0
-0,62 |
3
|
M-18
|
|
|
21
|
37
|
3
|
M-20
|
|||
|
23
|
39
|
3
|
M-22
|
|||
|
25
|
44
|
4
|
M-24
|
|||
|
28
|
50
|
4
|
M-27
|
|||
|
31
|
+0,39
0 |
56
|
0
-0,74 |
4
|
M-30
|
|
|
34
|
+0,62
0 |
60
|
0
-1,20 |
5
|
+-0,60
|
M-33
|
|
37
|
66
|
5
|
M-36
|
|||
|
40
|
72
|
6
|
M-39
|
|||
|
43
|
78
|
7
|
+-1,0
|
M-42
|
||
|
46
|
85
|
0
-1,40 |
7
|
M-45
|
||
|
50
|
92
|
8
|
M-48
|
|||
|
54
|
+0,74
0 |
98
|
8
|
M-52
|
||
|
58
|
105
|
9
|
M-56
|
|||
OBS: Tolerância conforme DIN 522 - 08.80 para produtos grau A.
